HJ220-GO GPS晶振时统

概述

  HJ220-GO GPS晶振时统选用低相噪、低漂移的双恒温槽高稳晶振DOCXO（HP10811E）和高精度授时型GPS接收机,采用独特的GPS频率测控技术，对晶体振荡器的输出频率进行精密测量与校准，使GPS驯服晶振的输出频率精确同步在GPS系统上，准确度优于1E-12，不用进行校准就能始终提供高精度的频率信号。相当于一台高性能的铷原子钟，却同时具有十分优良的短期稳定性和超低的相位噪声。

  HJ220-GO不但提供了高精度的频率标准，还同时提供了“复现”的UTC时间基准。GPS驯服晶振输出的10MHz信号经过10,000,000次分频得到1pps信号，不受GPS秒脉冲短时间随机跳变带来的影响，能够提供更可靠、稳定的时间信号。

  HJ220-GO具有智能学习算法，在驯服晶振过程中能够不断“学习”晶振的漂移等特性，并将这些参数存入板载存储器中。当GPS出现异常或不可用时，HJ220-GO能够自动切换到保持模式，根据历史工作性能参数驯服晶振，继续提供高可靠性的时间和频率基准信息输出。

  HJ220-GO GPS时间频率标准是我公司研制设计的一款高端时钟产品，其性能指标优于HP58503产品，广泛应用于通信、计量与校准、数字广播、国防、天文观测等领域。

主要特点：

◆频率准确度高：<1e-12

◆内置低相噪超高稳双恒温槽晶振

◆高准确度、高稳定度、低相位噪声，无漂移

◆具有智能学习算法

◆驯服、保持工作模式自动切换

◆高性能守时和保持精度

◆时间、频率基准，不用周期校准

技术参数：

◆主机 1台

◆高灵敏度授时天线 1个

◆30米电缆 1根

◆安装支架 1套

◆1米电源线 1根

◆1米串口线 1根

中文说明书 1本

选件:

◆Opt-BD：北斗卫星参考源

◆Opt-GG：Glonass参考源

◆Opt E：电信E1信号

◆Opt F：DCF77码

◆供电方式可选：48V、24V、12V

◆避雷器、加长天线电缆

◆可按客户需求定制

◆便携式机箱

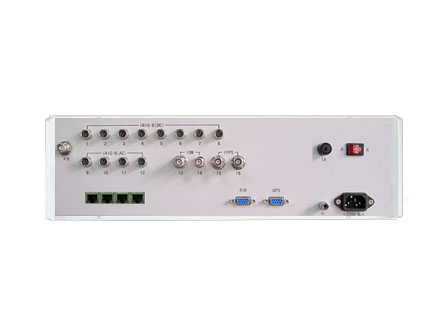

输出信号：

◆10MHz
◆4路，BNC，标准正弦波，12dBm±1dB, 50Ω
◆准确度： <1E-12（GPS锁定状态，24小时平均值）
◆<5E-11（GPS锁定状态，4小时后）
◆<1E-10（GPS断开状态，保持24小时内）
◆稳定度： 20ms <1E-11
◆100ms <1E-11
◆1s <3E-12
◆10s <3E-12
◆100s <5E-12
◆相位噪声: Hz （dBc/Hz）
◆10 -125
◆100 -135
◆1k -140
◆>10k -155
◆谐波： < -40 dBc
◆5MHz，1MHz各1路，指标同10MHz
◆1PPS
◆4路，BNC，TTL电平，50Ω
◆定时精度 50ns（1б）
◆脉冲宽度 25μs
◆抖 动 750ps
◆上升沿 <10ns
◆保持精度 ±7μs（24小时）
◆IRIG-B DC码
◆TTL 电平，BNC，4路
◆IRIG-B DC码
◆4路，RS-422A电平，XS8三芯航插
◆IRIG-B AC码
◆4路，XS8三芯航插
◆串行接口，GPS状态，系统信息
◆GPS原始数据接口，1路，DB-9，9600-N-8-1
◆系统监控接口，1路，DB-9，9600-N-8-1
◆网络接口
◆1路，RJ45，提供NTP网络对时及系统网络监控

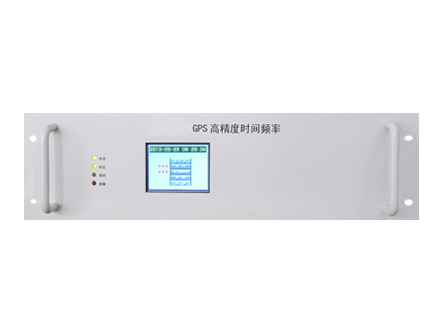

显示：

◆指示灯：电源、GPS、1PPS、锁定
◆液晶屏显示年月日时分秒和GPS工作状态

GPS接收机：

◆12并行通道GPS接收机
◆接收L1,C/A码信号-1575.42MHz
◆定时精度：优于50ns
◆捕获时间：小于2分钟

OCXO老化率：

◆1E-10

物理及环境参数：

◆尺寸： 2U机箱447×89×300mm
◆重量： <6Kg
◆电源： 220V±20% 47Hz ～63Hz
◆工作温度：-10℃～+50℃
◆存贮温度：-25℃～+85℃
◆湿度： 95％无冷凝
◆功耗： 50W
